وسائل التصوير والتوجيه في غرفة القسطرة

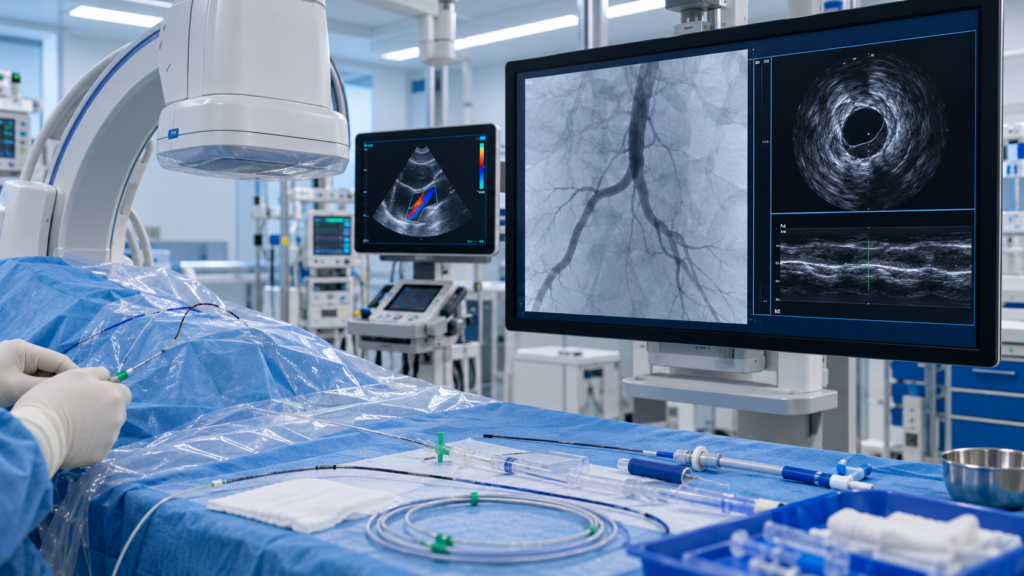

وسائل التصوير والتوجيه في غرفة القسطرة تمثل العين التي يرى بها الطبيب ما يحدث داخل الجسم. فالقسطرة لا تتحرك داخل الشرايين أو الأوردة أو الأعضاء بصورة عمياء، بل تُوجَّه باستخدام تقنيات تصوير تساعد على تحديد طريق الدخول، ومتابعة الأسلاك والقساطر، وإظهار الأوعية والأنسجة المستهدفة، وتقييم نتيجة العلاج قبل إنهاء الإجراء.

يُعد التنظير التألقي بالأشعة السينية الوسيلة الأساسية في معظم إجراءات القسطرة، لكنه ليس الوسيلة الوحيدة. فقد تُستخدم الموجات فوق الصوتية، وتصوير الأوعية بالطرح الرقمي، والتصوير الدوراني، والتصوير المقطعي المخروطي، والتصوير داخل الأوعية، وتخطيط صدى القلب، ودمج الصور السابقة بالصور الحية. ويعتمد اختيار الوسيلة أو الجمع بين عدة وسائل على العضو المستهدف، ونوع المرض، ودقة الإجراء، والحاجة إلى تقليل الإشعاع أو مادة التباين.

لماذا يحتاج الطبيب إلى التصوير أثناء القسطرة؟

تتحرك القسطرة داخل أوعية وأعضاء لا يمكن رؤيتها مباشرةً من خارج الجسم. كما أن الأسلاك والقساطر قد تمر بالقرب من تراكيب شديدة الحساسية، مثل الدماغ والقلب والرئتين والكبد والكلى. لذلك يؤدي التصوير عدة وظائف متتابعة:

• تحديد الموضع الآمن لدخول الإبرة.
• إظهار المسار التشريحي المؤدي إلى المنطقة المستهدفة.
• متابعة حركة الأسلاك والقساطر والأجهزة العلاجية.
• التحقق من وجود تضيق أو انسداد أو نزيف أو تشوه وعائي.
• قياس أبعاد الوعاء أو المنطقة المريضة.
• اختيار حجم البالون أو الدعامة أو الجهاز العلاجي.
• مراقبة العلاج في أثناء تنفيذه.
• اكتشاف بعض المضاعفات بصورة مبكرة.
• التأكد من النتيجة النهائية قبل سحب الأدوات.

ولا تقدم وسيلة تصوير واحدة جميع هذه المعلومات بالكفاءة نفسها؛ فبعض التقنيات ممتازة في إظهار حركة الأدوات، وبعضها يوضح تدفق الدم، وبعضها يكشف جدار الوعاء أو الأنسجة المحيطة بتفاصيل أكبر.

التنظير التألقي: الصورة الحية الأساسية داخل غرفة القسطرة

التنظير التألقي (Fluoroscopy) هو تصوير متتابع بالأشعة السينية ينتج صورة شبه حية تسمح للطبيب بمتابعة حركة السلك الإرشادي والقسطرة والبالون والدعامة داخل الجسم.

تحتوي كثير من الأدوات المستخدمة في القسطرة على علامات ظليلة للأشعة (Radiopaque Markers)، تظهر بوضوح على الشاشة وتساعد على تحديد موضع طرف الأداة أو حدود البالون والدعامة. وقد تُضاف كميات صغيرة من مادة التباين إلى بعض الأدوات أو تُحقن داخل الوعاء لإظهار موقعها وعلاقتها بالتشريح المحيط.

يمكن تشغيل التنظير التألقي بصورة مستمرة أو نبضية. ويُفضّل في كثير من الإجراءات استخدام التنظير النبضي (Pulsed Fluoroscopy)، الذي ينتج عدداً محدداً من النبضات أو الصور في الثانية بدلاً من التعرض المستمر، لأن خفض معدل النبضات عند ملاءمة ذلك قد يقلل جرعة الإشعاع.

لكن خفض الجرعة لا ينبغي أن يؤدي إلى صورة غير كافية لاتخاذ القرار؛ فالهدف هو الحصول على جودة الصورة اللازمة للمهمة السريرية بأقل تعرض معقول، وليس الوصول إلى أقل جرعة ممكنة بصرف النظر عن صلاحية الصورة.

الجهاز أحادي المستوى والجهاز ثنائي المستوى

قد تحتوي غرفة القسطرة على جهاز تصوير أحادي المستوى (Single-Plane System)، يلتقط الصور من اتجاه واحد في كل مرة، أو جهاز ثنائي المستوى (Biplane System)، يستخدم نظامي تصوير للحصول على صورتين من زاويتين مختلفتين في الوقت نفسه.

يكفي الجهاز أحادي المستوى لمعظم إجراءات الأشعة التداخلية والقسطرة القلبية والوعائية. أما الجهاز ثنائي المستوى فتبرز فائدته في بعض التدخلات العصبية والقلبية المعقدة، لأنه يسمح بمتابعة الأداة في مستويين متزامنين، وقد يقلل الحاجة إلى تكرار الحقن أو إعادة تحريك الجهاز في بعض المراحل.

ومع ذلك، لا تعني زيادة عدد مستويات التصوير أن الجهاز ثنائي المستوى هو الأفضل في جميع الإجراءات؛ فالاختيار يعتمد على طبيعة التدخل، وتجهيز المركز، وخبرة الفريق، وكيفية ضبط الجرعة.

تصوير الأوعية: كيف تظهر الأوعية الدموية؟

لا تظهر معظم الأوعية الدموية بوضوح على الأشعة السينية العادية، لأن كثافة الدم والأنسجة الرخوة متقاربة. لذلك تُحقن مادة تباين ظليلة للأشعة من خلال القسطرة، ثم تُلتقط الصور أثناء مرورها في الوعاء.

يسمى ذلك تصوير الأوعية بالقسطرة (Catheter Angiography)، ويمكنه إظهار:

• تجويف الشريان أو الوريد.
• موضع التضيق وطوله.
• الانسداد ومسارات الدوران الجانبي.
• تسرب مادة التباين عند وجود نزيف.
• تمدد الأوعية الدموية.
• التشوهات والاتصالات الوعائية غير الطبيعية.
• الأوعية المغذية لورم أو نسيج مريض.
• اتجاه تدفق الدم وسرعته بصورة تقديرية.
• النتيجة بعد التوسيع أو تركيب الدعامة أو الانصمام.

لا يقتصر تصوير الأوعية على التشخيص، بل يشكل خريطة عملية تساعد على اختيار القسطرة المناسبة، والوصول إلى الوعاء المستهدف، وتحديد موضع العلاج، ومراقبة تأثيره.

تصوير الأوعية بالطرح الرقمي

تصوير الأوعية بالطرح الرقمي (Digital Subtraction Angiography) تقنية تُلتقط فيها صورة مرجعية قبل حقن مادة التباين، ثم تُطرح منها الصور اللاحقة رقمياً. يؤدي ذلك إلى تقليل ظهور العظام والأنسجة الثابتة وإبراز الأوعية الممتلئة بمادة التباين.

تفيد هذه التقنية خصوصاً عند تصوير الأوعية الصغيرة أو المتراكبة فوق العظام، كما في الدماغ والحوض والساقين وبعض تدخلات الكبد والكلى والجهاز الهضمي.

وتعتمد جودة الطرح الرقمي على بقاء المنطقة المصورة ثابتة نسبياً. فقد تؤدي حركة المريض أو التنفس أو حركة الأمعاء إلى عدم تطابق الصورة المرجعية مع الصور اللاحقة، فتظهر تشوهات تعرف بآثار الحركة (Motion Artifacts).

يمكن التعامل مع ذلك بتثبيت الوضعية، وتنظيم التنفس عند الإمكان، وإعادة مطابقة الصور رقمياً، أو استخدام تصوير غير مطروح عندما تكون الحركة شديدة. وقد يؤدي تكرار التصوير بسبب الحركة إلى زيادة كمية مادة التباين والتعرض للإشعاع، ولهذا يمثل تعاون المريض جزءاً مهماً من جودة الصورة عندما تسمح حالته بذلك.

خريطة الطريق الوعائية

خريطة الطريق (Roadmap) هي صورة وعائية مرجعية تُعرض على الشاشة، وتُدمج معها صورة التنظير التألقي الحية. يستطيع الطبيب بذلك رؤية السلك أو القسطرة أثناء تحركهما فوق خريطة الأوعية التي أُنشئت بعد حقن مادة التباين.

قد تقلل هذه التقنية الحاجة إلى تكرار الحقن في بعض مراحل الإجراء، وتساعد على توجيه القساطر نحو تفرعات وعائية دقيقة. لكنها تفقد دقتها إذا تحرك المريض أو تغير موضع الطاولة أو جهاز الأشعة، أو حدث تغير مهم في التشريح أثناء العلاج.

لذلك يجب تحديث خريطة الطريق عند فقدان التطابق، ولا ينبغي الاعتماد عليها إذا لم تعد تمثل الوضع الحالي بدقة.

التصوير الدوراني وإعادة البناء ثلاثي الأبعاد

في تصوير الأوعية الدوراني (Rotational Angiography)، يدور جهاز الأشعة حول المريض أثناء التقاط سلسلة من الصور من زوايا متعددة. ويمكن معالجة هذه الصور لإنشاء نموذج ثلاثي الأبعاد للأوعية أو المنطقة المستهدفة.

تساعد الصور ثلاثية الأبعاد في:

• فهم التفرعات الوعائية المعقدة.
• اختيار زاوية التصوير المناسبة.
• تقييم عنق تمدد الأوعية الدموية وفروعه.
• تخطيط بعض التدخلات العصبية والقلبية والوعائية.
• تحديد العلاقة بين الآفة والأوعية القريبة.
• توجيه الأدوات في الإجراءات الدقيقة.

لكن النموذج ثلاثي الأبعاد يمثل التشريح في لحظة محددة، وليس بديلاً دائماً عن التصوير الحي. وقد يفقد دقته إذا تحرك المريض أو تغير شكل الوعاء أو موضع العضو بعد الحصول على الصور.

التصوير المقطعي المخروطي داخل غرفة القسطرة

التصوير المقطعي المخروطي بالحزمة المخروطية (Cone-Beam Computed Tomography) يستخدم دوران جهاز الأشعة حول المريض للحصول على بيانات يعاد بناؤها في صورة مقاطع تشبه صور التصوير المقطعي.

تتمثل أهميته في أنه لا يوضح تجويف الوعاء فقط، بل يمكنه إظهار الأوعية والأنسجة المحيطة بالهدف في ثلاثة أبعاد. وتبرز فائدته في بعض إجراءات:

• انصمام أورام الكبد.
• علاج التشوهات الوعائية.
• انصمام الشرايين القصبية في حالات مختارة.
• علاج الأورام والاستئصال الموضعي.
• أخذ العينات وتصريف بعض التجمعات.
• التدخلات العصبية والهيكلية المعقدة.
• التحقق من توزيع مادة التباين أو المادة العلاجية.

قد يكشف التصوير المقطعي المخروطي فروعاً صغيرة أو مناطق مستهدفة لا تظهر بوضوح في الصور الوعائية المسطحة. لكنه قد يتأثر بحركة التنفس والمريض والأعضاء، كما يضيف قدراً من الإشعاع، وقد يحتاج إلى حقن إضافي لمادة التباين. لذلك ينبغي استخدامه عندما يُتوقع أن يضيف معلومة مؤثرة في التخطيط أو التنفيذ أو تقييم النتيجة.

الموجات فوق الصوتية لتوجيه الدخول إلى الأوعية

تُستخدم الموجات فوق الصوتية (Ultrasound) على نطاق واسع لتحديد الشريان أو الوريد قبل إدخال الإبرة. وتسمح برؤية الوعاء والأنسجة المحيطة به في الزمن الحقيقي، من دون استخدام إشعاع مؤين.

يمكن للطبيب بواسطتها:

• تمييز الشريان من الوريد.
• تقييم عمق الوعاء وقطره.
• اكتشاف جلطة أو تضيق في موضع الدخول.
• تجنب الأعصاب والأوعية المجاورة.
• متابعة طرف الإبرة أثناء اقترابه من الوعاء.
• اختيار موضع دخول أنسب عند وجود ندبات أو جراحات سابقة.
• تقليل بعض مضاعفات الدخول الوعائي عند استخدامها بطريقة صحيحة.

وقد تُستخدم الموجات فوق الصوتية في الوصول إلى شريان الفخذ أو الأوردة الوداجية والفخذية، كما تستخدم لتوجيه الدخول إلى الكبد والكلى والقنوات الصفراوية والتجمعات السائلة والكتل المستهدفة.

تتطلب الاستفادة الكاملة منها رؤية طرف الإبرة، وليس جسم الإبرة فقط؛ فقد يظهر جزء من الإبرة على الشاشة بينما يكون طرفها الحقيقي خارج مستوى التصوير.

دوبلر وتقييم حركة الدم

يضيف تصوير دوبلر (Doppler Ultrasound) معلومات عن اتجاه تدفق الدم وسرعته ونمط الموجة. ويمكن استخدامه قبل الإجراء أو خلاله أو بعده لتقييم:

• سلامة الشرايين والأوردة.
• وجود انسداد أو تضيق.
• تدفق الدم داخل وصلة غسيل الكلى.
• التروية داخل عضو أو كتلة.
• نجاح إغلاق وعاء غير طبيعي.
• وجود تمدد شرياني كاذب بعد القسطرة.
• استمرار تدفق غير مرغوب فيه بعد بعض العلاجات.

وتتأثر جودة الموجات فوق الصوتية بعوامل مثل السمنة والغازات والعمق والتكلسات وموضع العضو وخبرة الفاحص، ولذلك قد تحتاج إلى التكامل مع الأشعة السينية أو التصوير المقطعي.

الموجات فوق الصوتية داخل الأوعية

في الموجات فوق الصوتية داخل الأوعية (Intravascular Ultrasound)، يحمل طرف قسطرة دقيقة مسباراً صوتياً يُدخل داخل الوعاء، وينتج مقاطع عرضية تُظهر تجويف الوعاء وجداره من الداخل.

توفر هذه التقنية معلومات قد لا يظهرها تصوير الأوعية التقليدي، ومنها:

• القطر الحقيقي للوعاء.
• مساحة التجويف.
• طبيعة اللويحات والتكلسات.
• امتداد التضيق.
• موضع الجلطة.
• درجة تمدد الدعامة والتصاقها بالجدار.
• تسلّخ جدار الوعاء.
• أسباب فشل الدعامة أو عودة التضيق.

يُستخدم التصوير داخل الأوعية في تدخلات الشرايين التاجية، كما يُستخدم في بعض التدخلات الوريدية والطرفية والأبهرية. وقد يساعد على اختيار حجم الجهاز وتقليل الاعتماد على تقدير القطر من صورة وعائية ثنائية الأبعاد.

لكن إدخال مسبار داخل الوعاء يزيد عدد الأدوات والتكلفة ووقت الإجراء، ويتطلب خبرة في الحصول على الصور وتفسيرها. كما قد يتعذر عبور التضيق الشديد بالمسبار قبل معالجته.

التصوير المقطعي البصري داخل الأوعية

التصوير المقطعي البصري (Optical Coherence Tomography) تقنية داخل وعائية تستخدم الضوء القريب من الأشعة تحت الحمراء لإنتاج صور عالية الدقة لتجويف الوعاء والطبقات السطحية من جداره.

تمنح هذه التقنية دقة أعلى من الموجات فوق الصوتية داخل الأوعية في إظهار التفاصيل السطحية، وقد تساعد على تقييم:

• تمدد الدعامة.
• سوء التصاق الدعامة بجدار الوعاء.
• التمزقات والتسلخات الصغيرة.
• الخثرات داخل الوعاء.
• خصائص سطح اللويحات.
• تغطية دعامات الشرايين التاجية.

لكن الضوء لا يخترق الدم بكفاءة، ولذلك يلزم إزاحة الدم مؤقتاً من منطقة التصوير بحقن سائل مناسب، وغالباً مادة تباين في الشرايين التاجية. وقد يحد ذلك من استخدامها لدى بعض المرضى المعرضين لخطر تراجع وظائف الكلى أو عندما يتعذر توفير حقن مناسب. كما أن قدرتها على اختراق عمق جدار الوعاء أقل من الموجات فوق الصوتية داخل الأوعية.

تخطيط صدى القلب داخل إجراءات القسطرة

تحتاج بعض تدخلات القلب البنيوية إلى رؤية الصمامات والحجرات والحواجز والأنسجة الرخوة، وهي تراكيب لا يوضحها التنظير التألقي وحده بصورة كافية. لذلك يُستخدم تخطيط صدى القلب (Echocardiography) بالتزامن مع الأشعة السينية.

تخطيط صدى القلب عبر الصدر

يُستخدم تخطيط صدى القلب عبر الصدر (Transthoracic Echocardiography) لتقييم القلب قبل الإجراء وبعده، وقد يُستخدم أثناء بعض التدخلات عندما تكون النافذة الصوتية مناسبة.

تخطيط صدى القلب عبر المريء

يضع تخطيط صدى القلب عبر المريء (Transesophageal Echocardiography) المسبار قريباً من القلب، ما يوفر صوراً أوضح لبعض الصمامات والحواجز القلبية والزائدة الأذينية اليسرى.

يؤدي دوراً مهماً في عدد من تدخلات إصلاح الصمامات وإغلاق العيوب البنيوية، وقد يساعد على اكتشاف تسرب حول الجهاز أو تجمع سائل حول القلب أو تأثر أحد التراكيب المجاورة.

وقد يتطلب استخدامه تهدئة عميقة أو تخديراً عاماً بحسب نوع التدخل، وحالة المريض، وخطة المركز.

تخطيط صدى القلب داخل القلب

يستخدم تخطيط صدى القلب داخل القلب (Intracardiac Echocardiography) قسطرة تحمل مسباراً صوتياً تُدخل عبر أحد الأوردة إلى القلب. ويمكنها إظهار الحواجز والصمامات والأوردة الرئوية والأجهزة العلاجية من داخل القلب.

تساعد هذه التقنية في بعض إجراءات إغلاق العيوب القلبية وعلاج اضطرابات النظم والتدخلات البنيوية، وقد تقلل الحاجة إلى التصوير عبر المريء أو التخدير العام في حالات مختارة. لكنها تحتاج إلى مدخل وريدي وقسطرة إضافية، وقد تكون مرتفعة التكلفة، كما تتطلب خبرة في توجيه المسبار وتفسير الصور.

التصوير المقطعي التقليدي والتوجيه الهجين

تحتوي بعض غرف التدخلات على جهاز تصوير مقطعي، أو تكون جزءاً من غرفة هجينة تسمح بالانتقال بين التصوير المقطعي والتنظير التألقي من دون نقل المريض إلى قسم آخر.

يتميز التصوير المقطعي التقليدي (Computed Tomography) بقدرته العالية على إظهار الأنسجة الرخوة والعظام والهواء والأعضاء العميقة. ويستخدم خصوصاً في:

• أخذ العينات من الكتل العميقة.
• تصريف الخراجات والتجمعات.
• استئصال الأورام بالحرارة أو البرودة.
• توجيه الإبر بعيداً عن الأعضاء الحساسة.
• تقييم بعض المضاعفات أثناء الإجراء.
• التأكد من موقع الأجهزة أو المواد العلاجية.

أما التنظير المقطعي (CT Fluoroscopy) فيوفر تحديثاً سريعاً لموقع الإبرة، لكنه يستخدم إشعاعاً مؤيناً، ولذلك يحتاج إلى ضبط معايير التصوير وتقليل زمن التشغيل وحماية المريض والفريق.

التصوير بالرنين المغناطيسي التداخلي

يمكن استخدام التصوير بالرنين المغناطيسي التداخلي (Interventional Magnetic Resonance Imaging) لتوجيه بعض الإجراءات أو مراقبتها من دون إشعاع مؤين، مع قدرة ممتازة على تمييز الأنسجة الرخوة.

إلا أن استخدامه في التدخلات أقل انتشاراً من الأشعة السينية والموجات فوق الصوتية والتصوير المقطعي، بسبب الحاجة إلى غرف وتجهيزات خاصة، وأدوات متوافقة مع المجال المغناطيسي، وإجراءات دقيقة للسلامة، وصعوبة الوصول إلى المريض وبعض الأجهزة أثناء التصوير.

وتبرز فائدته في مراكز مختارة وفي بعض إجراءات القلب والدماغ والأورام والتدخلات العضلية الهيكلية، بحسب التجهيز والخبرة المتاحة.

دمج الصور والملاحة الرقمية

يسمح دمج الصور (Image Fusion) بتركيب صور سابقة، مثل التصوير المقطعي أو الرنين المغناطيسي أو التصوير المقطعي بالإصدار البوزيتروني، فوق صورة الأشعة الحية أو الموجات فوق الصوتية.

يمكن مثلاً دمج نموذج ثلاثي الأبعاد للأوعية مع التنظير التألقي، أو إظهار كتلة شوهدت في التصوير المقطعي على شاشة الموجات فوق الصوتية أثناء أخذ العينة أو الاستئصال.

تساعد هذه التقنيات على:

• تخطيط المسار قبل إدخال الأداة.
• تحديد أهداف لا تظهر بوضوح في التصوير الحي وحده.
• تقليل بعض عمليات حقن مادة التباين.
• اختيار زوايا التصوير المناسبة.
• تسهيل الوصول إلى فروع وعائية معقدة.
• تحسين توزيع العلاج داخل المنطقة المستهدفة.

لكن دقة الدمج تعتمد على التسجيل الصحيح بين الصور (Image Registration). وقد يقل التطابق بسبب التنفس، أو تغير وضع المريض، أو امتلاء الأعضاء، أو تحرك الأنسجة بعد إدخال الأدوات. لذلك تظل الصورة الحية والتحقق المباشر ضروريين.

هل يمكن الاستغناء عن مادة التباين؟

لا تحتاج جميع وسائل التوجيه إلى مادة تباين؛ فالموجات فوق الصوتية وبعض صور الرنين المغناطيسي يمكن أن توفر معلومات مهمة من دون مادة تباين يودية. كما قد يساعد التصوير داخل الأوعية ودمج الصور على تقليل الكمية المستخدمة في بعض الإجراءات.

وفي حالات وعائية مختارة يمكن استخدام ثاني أكسيد الكربون (Carbon Dioxide Angiography) بديلاً أو مكملاً لمادة التباين اليودية، خصوصاً لدى بعض المرضى المعرضين لخطر تراجع وظائف الكلى. لكنه لا يناسب جميع الأوعية أو مناطق الجسم، وله محاذير تقنية وسريرية محددة، ولذلك يجب استخدامه بواسطة فريق خبير وفي المواضع التي ثبتت ملاءمته لها.

أما اختيار مادة التباين وكميتها فيعتمد على نوع الإجراء، ووظائف الكلى، وتاريخ التفاعلات السابقة، وحالة القلب والدورة الدموية، والمنطقة المصورة، ونوع جهاز التصوير.

كيف تُختار وسيلة التصوير المناسبة؟

لا تُختار وسيلة التوجيه لأنها الأحدث أو الأعلى دقة نظرياً، بل لأنها تجيب عن السؤال المطلوب أثناء الإجراء. وتشمل العوامل المؤثرة في الاختيار:

• العضو أو الوعاء المستهدف.
• الحاجة إلى رؤية الأدوات أو جدار الوعاء أو الأنسجة المحيطة.
• ضرورة تقييم تدفق الدم.
• مقدار التفاصيل المكانية المطلوبة.
• سرعة الحصول على الصورة.
• قدرة المريض على الثبات أو حبس النفس.
• وظائف الكلى وخطر استخدام مادة التباين.
• الحاجة إلى الحد من الإشعاع، خصوصاً لدى الأطفال والحوامل عند ملاءمة ذلك.
• توافق الأجهزة المزروعة مع الرنين المغناطيسي.
• توفر التقنية وخبرة الفريق في استخدامها.
• ما إذا كانت المعلومات الإضافية ستغير العلاج فعلياً.

وفي الإجراءات المعقدة، تكون أفضل استراتيجية غالباً هي الجمع المدروس بين وسيلتين أو أكثر، مثل الموجات فوق الصوتية لدخول الوعاء، والتنظير التألقي لتحريك الأدوات، وتصوير الأوعية لتقييم التدفق، والتصوير داخل الوعاء لاختيار حجم الدعامة وتقييم نتيجتها.

تقليل التعرض للإشعاع داخل غرفة القسطرة

قد تستغرق بعض التدخلات المعقدة وقتاً طويلاً، ولذلك تمثل الحماية من الإشعاع جزءاً أساسياً من التخطيط والإجراء. وينطبق مبدأ التحسين على المريض والعاملين، بحيث تُستخدم جرعة كافية لإنتاج الصورة المطلوبة من دون تعرض غير ضروري.

تشمل وسائل خفض الجرعة:

• استخدام التنظير النبضي بأقل معدل مناسب للمهمة.
• قصر تشغيل الأشعة على الوقت اللازم.
• تضييق حقل الأشعة بواسطة تحديد الحزمة (Collimation).
• استخدام خاصية الاحتفاظ بآخر صورة (Last Image Hold).
• تجنب التكبير الإلكتروني غير الضروري.
• اختيار زوايا تصوير أقل جرعة عند إمكان ذلك.
• وضع مستقبل الصورة قريباً من المريض قدر الإمكان.
• تجنب تكرار الصور غير الضرورية.
• مراقبة مؤشرات الجرعة أثناء الإجراء.
• استخدام الحواجز الواقية والستائر والملابس المخصصة للفريق.
• تغيير زاوية الحزمة في الإجراءات الطويلة عند ملاءمة ذلك لتجنب تركيز الجرعة على منطقة جلدية واحدة.
• توثيق بيانات الجرعة ومتابعتها وفق سياسات المنشأة.

ولا يكفي عدّ دقائق التنظير وحده لتقدير التعرض؛ فمعدل الجرعة، والتصوير المسجل، والتصوير الدوراني، والتكبير، وزاوية الجهاز، وحجم المريض كلها تؤثر في الجرعة النهائية.

ما مؤشرات الجرعة التي يسجلها جهاز القسطرة؟

تعرض الأنظمة الحديثة عدة مؤشرات تساعد على متابعة التعرض الإشعاعي، ومن أهمها:

زمن التنظير التألقي

زمن التنظير التألقي (Fluoroscopy Time) هو المدة الإجمالية لتشغيل التنظير أثناء الإجراء. يفيد في وصف أحد جوانب استخدام الأشعة، لكنه لا يمثل الجرعة الكلية بمفرده؛ فقد تتباين الجرعة كثيراً بين إجرائين لهما زمن متشابه بسبب اختلاف إعدادات الجهاز والتصوير المسجل وحجم المريض وزوايا التصوير.

كيرما الهواء عند النقطة المرجعية

كيرما الهواء التراكمية عند النقطة المرجعية (Cumulative Reference Air Kerma) مؤشر يساعد على تقدير احتمال تعرض جلد المريض لجرعة مرتفعة، لكنه ليس قياساً مباشراً ودقيقاً للجرعة في كل نقطة من الجلد.

حاصل الكيرما والمساحة

حاصل الكيرما والمساحة (Kerma-Area Product) يعكس مقدار الإشعاع ومساحة الحقل المعرض، ويُستخدم لتقدير العبء الإشعاعي الإجمالي ومقارنة الإجراءات ضمن برامج تحسين الجودة.

يجب تفسير هذه المؤشرات معاً وفي سياق نوع الإجراء وإعدادات الجهاز، بدلاً من الاعتماد على رقم منفرد للحكم على جودة الإجراء أو سلامته.

حماية العاملين داخل غرفة القسطرة

ينشأ معظم تعرض العاملين من الإشعاع المتشتت من جسم المريض، وليس من الحزمة الأولية مباشرةً. وتساعد زيادة المسافة عن المصدر، واستخدام الحواجز الواقية، وتقليل زمن تشغيل الأشعة، وضبط موضع الجهاز على خفض التعرض.

تشمل وسائل الحماية:

• المريلة الواقية من الإشعاع.
• واقي الغدة الدرقية.
• الحاجز المعلق من السقف.
• الستائر الواقية المثبتة أسفل الطاولة.
• النظارات الواقية في الحالات المناسبة.
• مقاييس الجرعة الشخصية.
• الوقوف في الموضع الأقل تعرضاً بحسب اتجاه الحزمة.
• إبقاء اليدين خارج الحزمة الأولية.
• التدريب الدوري ومراجعة قراءات الجرعة.

وتزداد أهمية الحماية في الإجراءات الطويلة والمتكررة، لأن العاملين قد يتعرضون لجرعات صغيرة متراكمة على مدى سنوات العمل.

جودة الشاشة ومعالجة الصورة جزء من سلامة الإجراء

لا تعتمد النتيجة على جهاز التصوير وحده، بل على السلسلة كاملةً: الكاشف، ومعالجة الصورة، والشاشات، والإضاءة المحيطة، وحفظ الصور، ومعايرة الأجهزة.

قد تؤدي شاشة غير مضبوطة أو إضاءة قوية داخل الغرفة إلى صعوبة رؤية الأسلاك الرفيعة أو تسرب مادة التباين. لذلك تحتاج أنظمة التصوير إلى اختبارات دورية لضمان جودة الصورة، ودقة القياس، وسلامة حركة الجهاز، وكفاءة أنظمة مراقبة الجرعة.

كما يجب أن تعرض الشاشات المعلومات المهمة بطريقة منظمة، مثل الصور الحية والمرجعية، وتخطيط القلب، وضغط الدم، والأكسجة، ومؤشرات الجرعة، من دون تشتيت الفريق عن الخطوة العلاجية الجارية.

حدود وسائل التصوير ومصادر الخطأ

لكل تقنية نقاط قوة وحدود ينبغي معرفتها:

• التنظير التألقي ممتاز لمتابعة الأدوات، لكنه لا يُظهر معظم الأنسجة الرخوة جيداً.
• تصوير الأوعية يُظهر تجويف الوعاء، لكنه قد لا يوضح جدار الوعاء أو طبيعة اللويحة.
• الطرح الرقمي حساس للحركة.
• الصور ثلاثية الأبعاد قد تفقد تطابقها مع الوضع الحالي.
• التصوير المقطعي المخروطي يتأثر بالحركة ويضيف إشعاعاً وربما مادة تباين.
• الموجات فوق الصوتية تعتمد على نافذة التصوير وخبرة المستخدم.
• الموجات فوق الصوتية داخل الأوعية تضيف أداة داخل الوعاء وقد لا تعبر بعض التضيقات.
• التصوير المقطعي البصري يحتاج إلى إزاحة الدم، ويتميز بعمق اختراق محدود.
• تخطيط صدى القلب عبر المريء قد يحتاج إلى تهدئة أو تخدير وله محاذير خاصة.
• الرنين المغناطيسي التداخلي يحتاج إلى تجهيزات وأدوات متوافقة.
• دمج الصور قد يصبح مضللاً إذا تغيرت وضعية المريض أو الأعضاء.

معرفة هذه الحدود لا تقل أهمية عن معرفة مزايا التقنية؛ لأن الصورة الجيدة ظاهرياً قد تكون غير دقيقة إذا لم تُراعَ ظروف الحصول عليها.

مفاهيم شائعة تحتاج إلى تصحيح

غرفة القسطرة ليست مجرد جهاز أشعة

غرفة القسطرة منظومة متكاملة تشمل جهاز التصوير، وطاولة التدخل، والشاشات، ونظام حقن مادة التباين، ومراقبة العلامات الحيوية، وأجهزة التخدير والإنعاش، وأدوات الحماية من الإشعاع، وبرامج معالجة الصور ودمجها.

الصورة ثلاثية الأبعاد ليست دائماً أفضل

قد تكون الصورة البسيطة ثنائية الأبعاد كافية لبعض الخطوات، بينما تضيف الصور ثلاثية الأبعاد وقتاً وإشعاعاً ومادة تباين من دون فائدة مؤثرة إذا لم توجد حاجة سريرية واضحة إليها.

وضوح الصورة الأعلى لا يعني دائماً الإجراء الأكثر أماناً

قد يتطلب رفع جودة الصورة زيادة الجرعة. لذلك تُضبط الجودة بحسب المهمة؛ فمتابعة سلك أو قسطرة كبيرة لا تحتاج عادةً إلى الإعدادات نفسها اللازمة لرؤية وعاء دموي صغير أو تسرب دقيق.

مادة التباين ليست مصدراً للإشعاع

تساعد مادة التباين على إظهار الأوعية أو الأعضاء، لكنها لا تنتج الأشعة. أما الإشعاع فيصدر من جهاز الأشعة السينية. ولهذا تختلف مخاطر مادة التباين عن مخاطر التعرض الإشعاعي، رغم حدوثهما معاً في كثير من الإجراءات.

التصوير داخل الوعاء لا يلغي تصوير الأوعية

توضح الموجات فوق الصوتية داخل الأوعية والتصوير المقطعي البصري الجدار والتجويف والدعامة بتفاصيل إضافية، لكنهما لا يقدمان دائماً الخريطة الوعائية الواسعة التي يوفرها تصوير الأوعية. لذلك تُستخدم التقنيات غالباً بصورة تكاملية.

نجاح التصوير لا يساوي نجاح العلاج

قد تُظهر الصور الوصول إلى المنطقة المطلوبة وتحقيق الهدف التقني، لكن النجاح السريري يعتمد أيضاً على طبيعة المرض، واختيار المريض، وسلامة الأنسجة، والعلاج المصاحب، والنتائج خلال المتابعة.

ما الذي يضمن الاستخدام الآمن للتصوير؟

يتطلب الاستخدام الآمن والفعال لوسائل التصوير:

• اختيار التقنية المناسبة للسؤال السريري.
• مراجعة الصور السابقة قبل الإجراء.
• التخطيط لوضعية المريض ومسار الدخول.
• التحقق من وظائف الكلى والحساسية والحمل عند ملاءمة ذلك.
• ضبط الجهاز وفق حجم المريض ونوع الإجراء.
• مراقبة جرعة الإشعاع وكمية مادة التباين.
• وجود فريق مدرب على التقنية والمضاعفات المحتملة.
• صيانة الأجهزة وإجراء اختبارات الجودة الدورية.
• توثيق الصور والقياسات والجرعات.
• مراجعة الإجراءات الطويلة أو مرتفعة الجرعة ضمن برامج تحسين الجودة.
• ترتيب المتابعة المناسبة عندما تصل الجرعة إلى الحدود التي تعتمدها المنشأة لمتابعة التأثيرات الجلدية المحتملة.

ولا يمكن فصل مهارة الطبيب في استخدام أدوات القسطرة عن مهارته في اختيار الصورة الصحيحة وتفسيرها. فقد يكون القرار المبني على صورة محدودة أو غير متطابقة أكثر خطورة من صعوبة تحريك القسطرة نفسها.

الخلاصة

تمثل وسائل التصوير والتوجيه داخل غرفة القسطرة الأساس الذي يجعل التدخل داخل الجسم دقيقاً وقابلاً للمراقبة. ويظل التنظير التألقي وتصوير الأوعية من الأدوات الرئيسية، لكنهما يتكاملان اليوم مع الموجات فوق الصوتية، والطرح الرقمي، والتصوير الدوراني، والتصوير المقطعي المخروطي، والتصوير داخل الأوعية، وتخطيط صدى القلب، ودمج الصور والملاحة الرقمية.

لا توجد وسيلة واحدة مثالية لجميع الإجراءات. فالاختيار الصحيح يعتمد على نوع المرض، والعضو المستهدف، والمعلومة المطلوبة، مع الموازنة بين جودة الصورة، ودقة العلاج، وكمية مادة التباين، والتعرض للإشعاع، وحالة المريض.

وتتحقق أفضل النتائج عندما تُستخدم كل تقنية في موضعها الصحيح، ويُفهم ما تقدمه وما لا تستطيع تقديمه، ضمن فريق مدرب يراقب جودة الصورة والجرعة وسلامة المريض طوال الإجراء.

المراجع

1. الوكالة الدولية للطاقة الذرية (International Atomic Energy Agency).ur Safety in Fluoroscopy-Guided Interventional Procedes.
2. الوكالة الدولية للطاقة الذرية (International Atomic Energy Agency). Radiological Protection of Patients in Diagnostic and Interventional Radiology, Nuclear Medicine and Radiotherapy. IAEA Proceedings Series, STI/PUB/1113. 2001.
3. Mahnken AH, Boullosa Seoane E، Cannavale A، وآخرون. CIRSE Clinical Practice Manual. Cardiovascular and Interventional Radiology. 2021;44:1323–1353.
4. الجمعية الأوروبية للأشعة القلبية الوعائية والتداخلية (Cardiovascular and Interventional Radiological Society of Europe). European Curriculum and Syllabus for Interventional Radiology. Second Edition. 2017.
5. Räber L، Mintz GS، Koskinas KC، وآخرون. Clinical Use of Intracoronary Imaging. Part 1: Guidance and Optimization of Coronary Interventions. An Expert Consensus Document of the European Association of Percutaneous Cardiovascular Interventions. European Heart Journal. 2018;39:3281–3300.
6. Little SH، Rigolin VH، Garcia-Sayan E، وآخرون. Recommendations for Special Competency in Echocardiographic Guidance of Structural Heart Disease Interventions: From the American Society of Echocardiography. Journal of the American Society of Echocardiography. 2023;36:350–365.
7. الجمعية الإسبانية للأشعة الطبية، والجمعية الإسبانية للفيزياء الطبية، والجمعية الإسبانية للحماية الإشعاعية (SERAM، SEFM، SEPR). Análisis del Real Decreto 601/2019 sobre Justificación y Optimización del Uso de las Radiaciones Ionizantes en las Exposiciones Médicas. 2019.
8. الجمعية الطبية الألمانية (Bundesärztekammer). Guideline for Quality Assurance in Diagnostic Radiology. إصدار 15 سبتمبر 2022، آخر تعديل 16 فبراير 2023.
9. Ortiz López P، Dauer LT، Loose R، وآخرون. Occupational Radiological Protection in Interventional Procedures. ICRP Publication 139. Annals of the ICRP. 2018;47(2):1–118.
